채소 재배 스마트 캐빈 보조 조명 및 태양광 보조 조명
I. 제품 개요
Henvic 채소 스마트 재배 캐빈용 보광등 라인업은 동일한 라이트 바 사양, 스펙트럼 및 제어 로직을 공유하는 두 가지 시리즈로 구성되어 있어, 재배 캐빈의 구성과 가용 전원 조건에 따라 자유롭게 조합하여 적용할 수 있습니다.

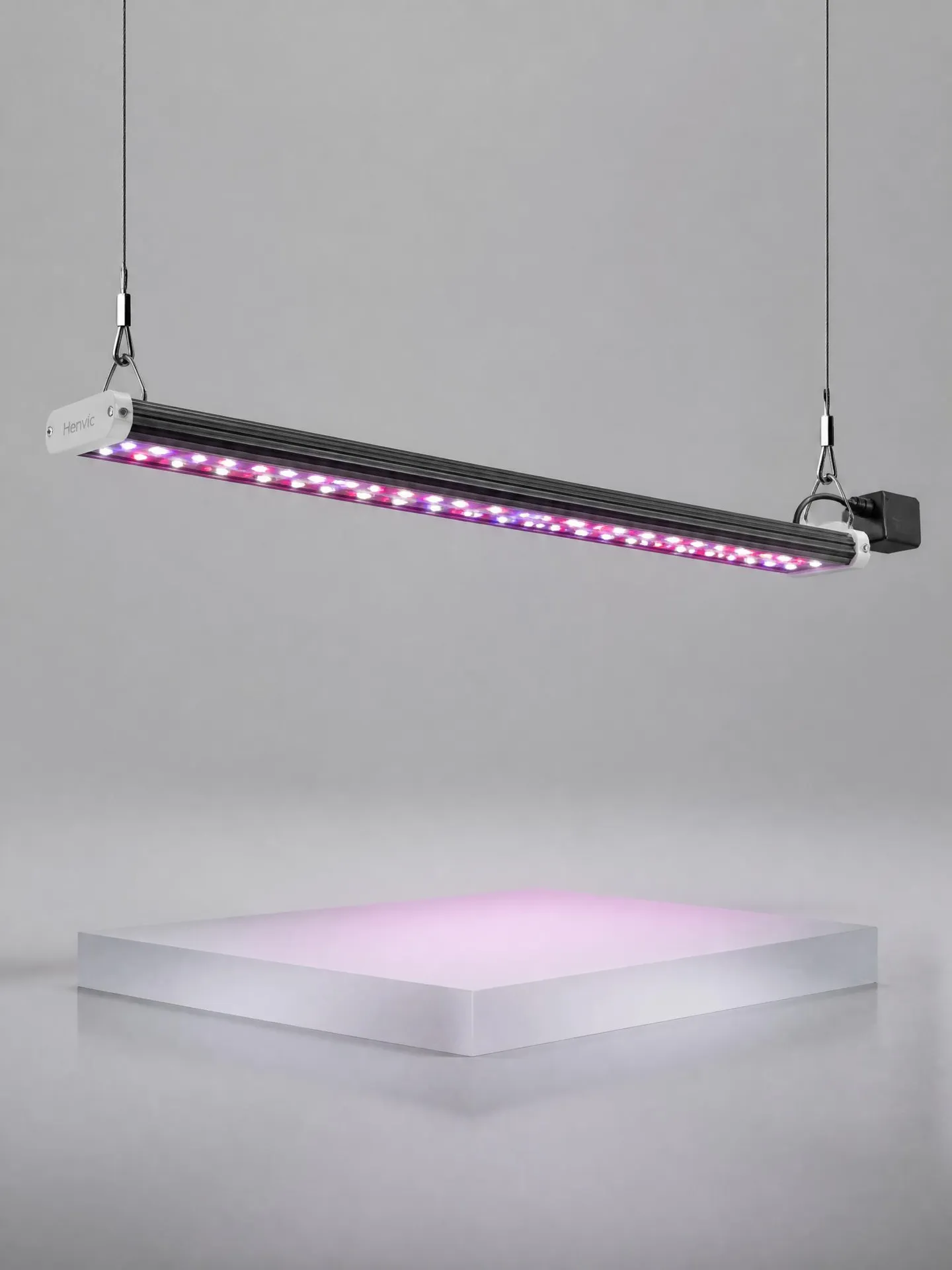

HVC-CL 시리즈 LED 생장등: Henvic 채소 스마트 재배 캐빈 전용으로 설계된 제품입니다. 전 스펙트럼 LED 칩(심적색 660nm, 청색 450nm, 백색 5000K)과 일체형 항공우주 등급 알루미늄 방열 프로파일, IP65 등급의 보호 구조를 결합하였습니다. 컨트롤러/App 기반 스마트 디밍과 광주기 프로그래밍을 지원하며, 상용 전원 또는 예비 전원이 확보된 재배 캐빈에 적합합니다.

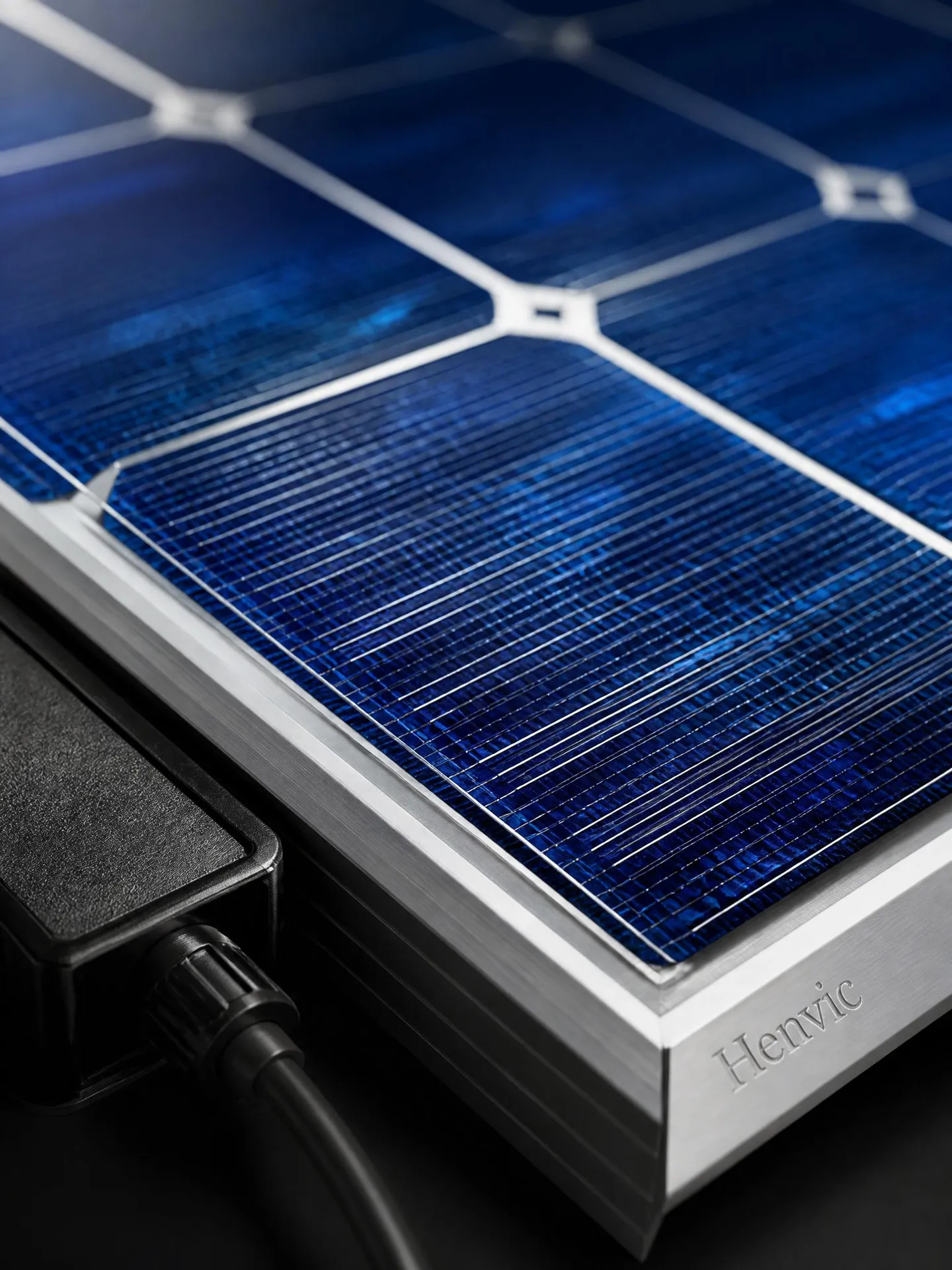

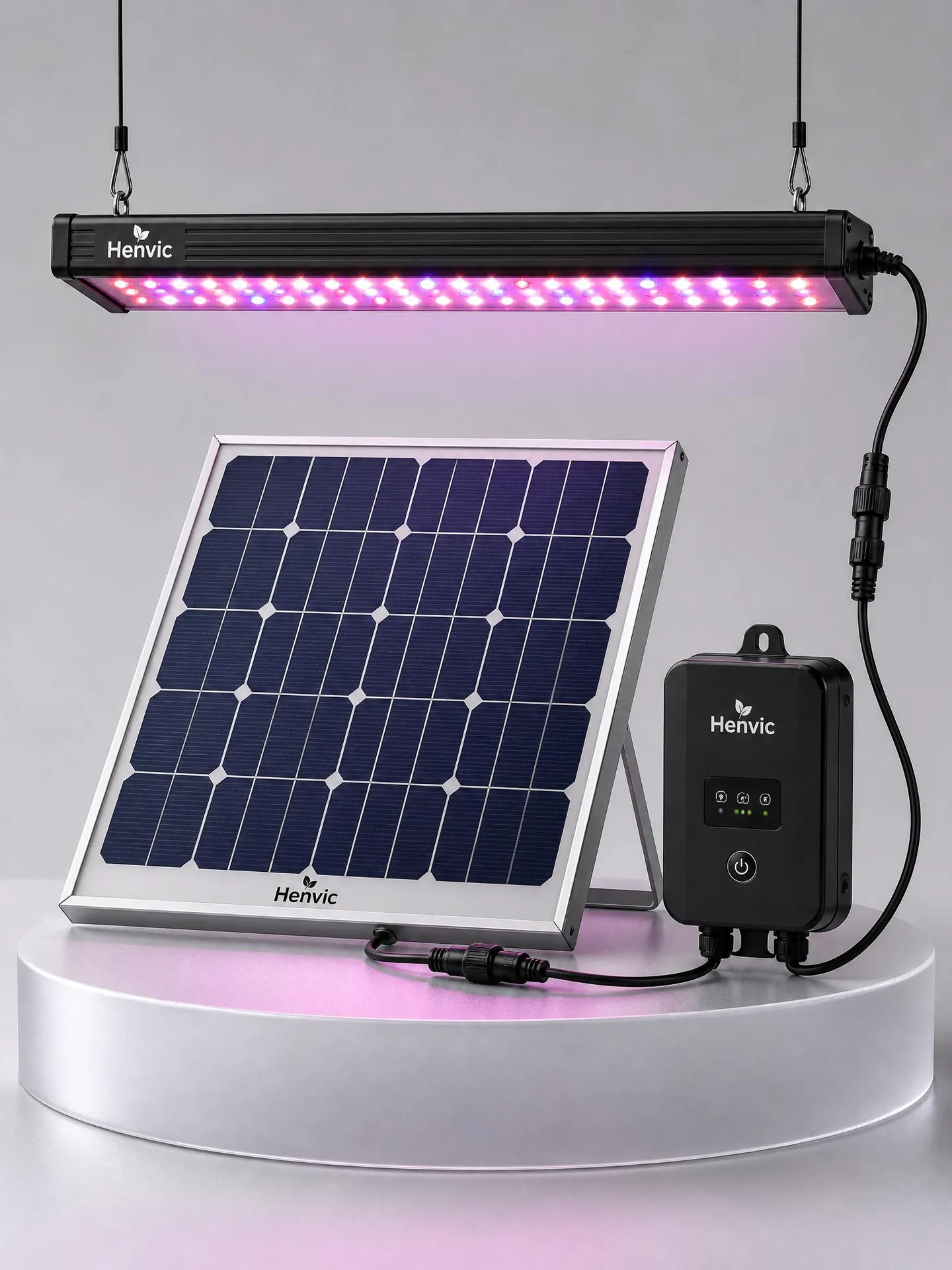

HVC-GC 시리즈 태양광 생장등: 단결정 태양광 패널, LiFePO4 배터리 팩, MPPT 지능형 충·방전 컨트롤러 및 전 스펙트럼 LED 라이트 바로 구성됩니다. 패널은 재배 캐빈 지붕에 설치되어 주간에 충전하고 야간 및 흐리거나 비 오는 날씨에 등기구에 전력을 공급합니다. 본 시스템은 완전한 오프그리드 방식으로 운전되며 흐림·우천 시 3~5일간 자립 운전이 가능하고, AC 100-277V 예비 상용 전원에도 연결할 수 있어 옥외 부지나 전력 사정이 불안정한 지역에 이상적입니다.
두 시리즈 모두 방수 퀵 커넥터 플러그와 퀵 마운트 브래킷을 채택하여 별도의 배선 작업 없이 즉시 설치가 가능하며, 재배 캐빈의 온도·습도·CO₂ 환경 제어 시스템과 연동하여 광-온도-습도-CO₂ 통합 관리를 구현할 수 있습니다.
II. 제품 갤러리
(I) HVC-CL 시리즈 LED 생장등
III. HVC-CL 시리즈 주요 특징
- 전 스펙트럼 레시피: 심적색 660nm + 청색 450nm + 백색 5000K (R:B:W = 4:1:5) 구성이며, 재배 작물에 맞춰 맞춤 설정이 가능합니다;
- 고효율 및 에너지 절감: 광합성 광자 효율(PPE)이 최대 2.2~2.6 μmol/J에 달해 운전 에너지 소비를 효과적으로 절감합니다;

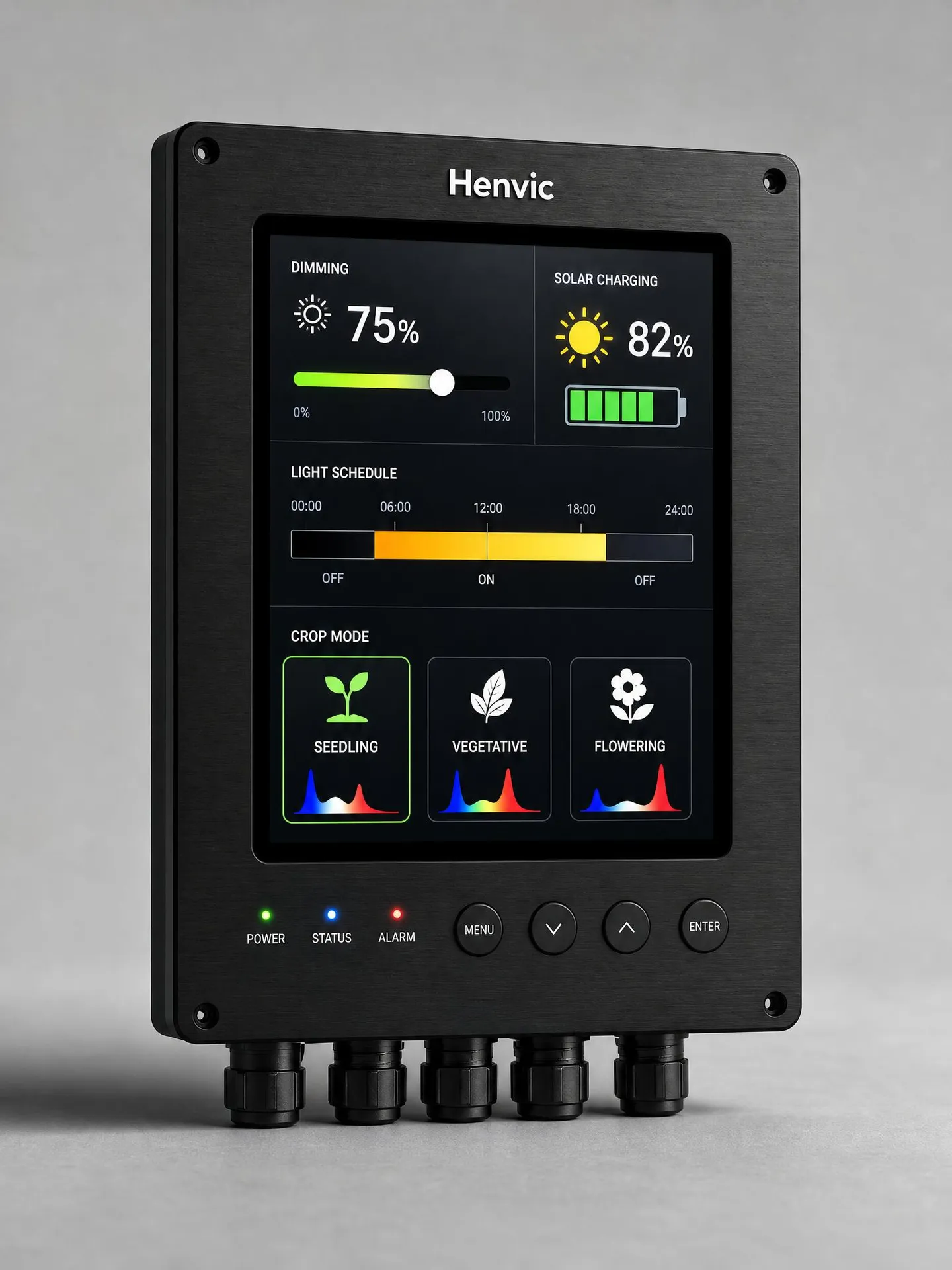

- 스마트 디밍: 컨트롤러 / 블루투스 App / 0-10V의 세 가지 제어 방식을 지원하며, 육묘·영양생장·개화 모드를 원터치로 전환할 수 있습니다;
- 균일한 조명: 2차 광학 렌즈 설계로 조도 균일도가 90% 이상을 확보하여 작물 군락의 그늘 발생을 줄입니다;
- 효율적인 방열: 일체형 항공우주 등급 알루미늄 프로파일 방열 구조를 적용하여 수명이 50,000시간 이상입니다;
- IP65 보호 등급: 방진 및 방수 구조로 재배 캐빈 내부의 고습도 및 살수 환경에 적합합니다;
- 퀵 마운트 액세서리: 방수 퀵 커넥터 플러그와 퀵 마운트 브래킷을 적용하여 1인이 설치 및 유지보수를 완료할 수 있습니다;
- 시스템 연동: 재배 캐빈의 환경 제어 시스템과 연동하여 광-온도-습도-CO₂ 통합 관리가 가능합니다.
IV. HVC-CL 시리즈 기술 사양
| Parameter | HVC-CL-1200 | HVC-CL-2400 |
|---|---|---|
| LED 정격 전력 | 120 W | 240 W |
| 입력 전압 | AC 100-277V / 50-60Hz | 좌측 열과 동일 |
| PPF (광합성 광자속) | 260 μmol/s | 520 μmol/s |
| PPE (광합성 광자 효율) | 2.2–2.6 μmol/J | 좌측 열과 동일 |
| 스펙트럼 구성 | 심적색 660nm + 청색 450nm + 백색 5000K (R:B:W = 4:1:5, 맞춤 설정 가능) | 좌측 열과 동일, 맞춤 설정 가능 |
| 광량 (1 m 거리 기준) | 350~750 μmol/m²/s, 연속 조절 가능 | 좌측 열과 동일 |
| 디밍 방식 | 컨트롤러 / 블루투스 App / 0-10V | 좌측 열과 동일 |
| 백색광 색온도 | 3000K~5000K 선택 가능 | 좌측 열과 동일 |
| 방수·방진 등급 | IP65 | IP65 |
| 하우징 재질 | 항공우주 등급 알루미늄 프로파일 + PC 광학 렌즈 | 좌측 열과 동일 |
| 치수 (라이트 바 1개 기준) | 1200 × 65 × 45 mm | 2400 × 65 × 45 mm |
| 순중량 (라이트 바 1개 기준) | 2.6 kg | 5.0 kg |
| 사용 주변 온도 | -20℃ ~ +45℃ | 좌측 열과 동일 |
| 수명 | ≥ 50,000시간 | 좌측 열과 동일 |
| 설치 방식 | 행잉(매달이) / 퀵 마운트 브래킷 | 좌측 열과 동일 |
| 인증 | CE / RoHS / FCC | 좌측 열과 동일 |
V. HVC-GC 시리즈 주요 특징
- 독립형 오프그리드 전원: 단결정 태양광 패널과 LiFePO4 배터리를 적용하여 상용 전원 연결 없이 독립적으로 운전됩니다;
- 흐림·우천 시 운전 보장: 완충 시 3~5일간 연속 운전이 가능하여 악천후에도 보광이 중단되지 않습니다;
- MPPT 지능형 충전: 최대 전력점 추종(MPPT) 기술로 높은 충전 효율을 제공하며 배터리 수명을 효과적으로 연장합니다;
- 전 스펙트럼 레시피: 심적색 660nm + 청색 450nm + 백색 5000K (R:B:W = 4:1:5) 구성이며, 재배 작물에 맞춰 맞춤 설정이 가능합니다;
- 스마트 디밍 및 광주기: 컨트롤러 / 블루투스 App에서 육묘·영양생장·개화 모드를 원터치로 전환할 수 있으며, 점등 시간대를 프로그래밍할 수 있습니다;
- 예비 상용 전원 입력: AC 100-277V 예비 전원을 지원하여 오프그리드 운전과 계통 연계 운전을 모두 커버합니다;
- 퀵 마운트 액세서리 설계: 방수 퀵 커넥터 플러그와 퀵 마운트 브래킷을 적용하여 설치와 유지보수가 편리합니다;
- 시스템 연동: 재배 캐빈의 환경 제어 시스템과 연동하여 광-온도-습도-CO₂ 통합 관리가 가능합니다.
VI. HVC-GC 시리즈 기술 사양
| Parameter | HVC-GC-1200 | HVC-GC-2400 |
|---|---|---|
| 태양광 패널 출력 | 200 W (단결정) | 400 W (단결정) |
| 태양광 패널 치수 | 1480 × 670 × 35 mm | 2 × 1480 × 670 × 35 mm |
| 배터리 종류 | LiFePO4 24V 20Ah | LiFePO4 24V 40Ah |
| 흐림·우천 시 자립 운전 | 완충 시 3~5일 연속 운전 | 완충 시 3~5일 연속 운전 |
| 완충 시간 | 4~6시간 (표준 일사 조건) | 좌측 열과 동일 |
| LED 정격 전력 | 120 W | 240 W |
| 예비 상용 전원 입력 | AC 100-277V / 50-60Hz | 좌측 열과 동일 |
| PPF (광합성 광자속) | 260 μmol/s | 520 μmol/s |
| PPE (광합성 광자 효율) | 2.2–2.6 μmol/J | 좌측 열과 동일 |
| 스펙트럼 구성 | 심적색 660nm + 청색 450nm + 백색 5000K (R:B:W = 4:1:5, 맞춤 설정 가능) | 좌측 열과 동일, 맞춤 설정 가능 |
| 디밍 방식 | 컨트롤러 / 블루투스 App / 0-10V | 좌측 열과 동일 |
| 방수·방진 등급 | IP65 (라이트 바) / IP54 (컨트롤러) | 좌측 열과 동일 |
| 사용 주변 온도 | -20℃ ~ +45℃ | 좌측 열과 동일 |
| 수명 | ≥ 50,000시간 | 좌측 열과 동일 |
| 설치 방식 | 재배 캐빈 지붕 브래킷 + 내부 행잉 | 좌측 열과 동일 |
| 인증 | CE / RoHS / FCC | 좌측 열과 동일 |
참고: 상기 사양은 표준 구성을 기준으로 합니다. 실제 재배 작물, 재배 캐빈 치수 및 현지 일사 조건에 따라 OEM/ODM 맞춤 제작이 가능합니다 (라이트 바 길이, 전력, 배터리 용량 및 스펙트럼 비율 모두 조정 가능).
VII. 적용 작물
- 엽채류: 양상추, 시금치, 청경채, 잎상추, 셀러리, 케일 등;
- 과채류: 토마토, 오이, 고추, 가지 및 딸기 (육묘기, 개화·착과기, 착색기 보광);
- 허브류: 민트, 바질, 로즈마리, 고수 등;
- 버섯류: 팽이버섯, 새송이버섯 등 (저광 유도 및 자실체 형성기 보광);
- 기타: 새싹채소와 마이크로그린, 약용 식물 묘 등.
VIII. 환경 요구사항 및 권장 사항
- 태양광 패널 설치 방향 (HVC-GC): 패널 수광면은 정남향을 향하도록 하고 경사각은 25°~35° (현지 위도에 맞춰 미세 조정)로 설치하여 1일 4~6시간의 유효 일사를 확보하십시오;
- 온도: 18~28℃ (엽채류는 20~25℃를 선호하며, 과채류는 개화·착과기에 22~28℃를 선호합니다);
- 상대습도: 60%~80% RH;
- 광주기: 엽채류는 1일 12~16시간, 육묘기에는 1일 14~18시간. 과채류의 착색기에는 적색 스펙트럼 비율을 높이고 광주기를 연장할 수 있습니다;
- 권장 설치 높이: 등기구 하단부터 작물 군락 상단까지 300~500 mm이며, 엽채류는 350~450 mm에서 가장 우수한 결과를 보입니다;
- 광량: 엽채류 200~300 μmol/m²/s, 과채류 300~500 μmol/m²/s;
- CO₂ 농도: 800~1200 ppm으로 유지하면 광 이용 효율이 크게 향상됩니다;
- 배터리함 (HVC-GC)은 재배 캐빈 내부의 통풍이 잘되고 서늘한 위치에 배치하고, 주변 온도 -20℃~+45℃ 범위에서 사용하십시오.
IX. 설치 및 운전 안내
(I) HVC-CL 시리즈 LED 생장등
- 개포 및 검수: 라이트 바, 드라이버 전원 장치, 퀵 마운트 브래킷, 케이블 등 부속품을 확인하십시오;
- 브래킷 설치: 퀵 마운트 브래킷을 재배 랙 상부 빔에 고정하고 라이트 바를 채널에 밀어 넣은 후 잠금 고정하십시오;
- 전원 연결: 드라이버 전원 장치를 AC 100-277V 전원에 연결하고, 라이트 바는 퀵 커넥터 플러그로 연결하되 접지를 확실히 하십시오;
- 광 레시피 설정: 컨트롤러 / App에서 작물 모드를 선택하고 광주기를 설정하십시오;
- 운전 및 유지보수: 작물 생육 상태에 따라 밝기와 점등 시간을 미세 조정하고, 등기구 표면의 먼지를 정기적으로 청소하십시오.
(II) HVC-GC 시리즈 태양광 생장등
- 개포 및 검수: 태양광 패널, LED 라이트 바, 컨트롤러, 배터리 팩, 퀵 마운트 브래킷, 케이블 등 부속품을 확인하십시오;
- 태양광 패널 설치: 지붕 브래킷을 재배 캐빈 상부에 고정하되, 패널 수광면이 정남향을 향하도록 경사각 25°~35°로 설치하십시오;
- 배터리 및 컨트롤러 연결: 배터리 팩을 재배 캐빈 내부의 통풍이 잘되는 위치에 두고, 극성에 맞춰 컨트롤러의 배터리 단자에 연결하십시오;
- 라이트 바 브래킷 설치: 퀵 마운트 브래킷을 재배 랙 상부 빔에 고정하고 라이트 바를 채널에 밀어 넣은 후 잠금 고정하십시오;
- 부하 연결: 라이트 바를 방수 퀵 커넥터 플러그로 컨트롤러의 부하 출력 단자에 연결하십시오;
- 광 레시피 설정: 컨트롤러 / App에서 작물 모드를 선택하고 광주기를 설정하십시오;
- 운전 및 유지보수: 태양광 패널 표면의 먼지를 정기적으로 청소하고, 배선 및 퀵 커넥터 플러그, 배터리 상태를 점검하십시오.
